マイクロダイヤモンド解析システム

DiaShape

DiaShapeは、工業用および天然ダイヤモンドABN(アモルファス窒化ホウ素)CBN(立方晶窒化ホウ素)砥粒の品質管理および特性評価システムです。豊富な機能、シンプルなユーザーインターフェース、そしてサンプル調製から証明書の印刷まで、迅速な特性評価プロセスにおいて他に類を見ないシステムです。インタラクティブなレポート作成システムは、豊富なレポート機能を備え、ヒストグラムや測定レポートをカスタマイズできます。

DiaShapeでできること

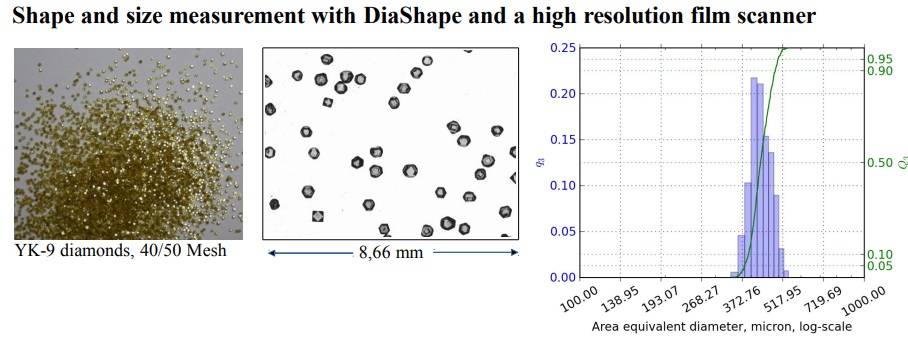

  • サイズ:粒度、最大サイズ、最小サイズ測定
  • 適切に選べる測定条件の設定(光学フィルター、形態フィルター、キャリブレーションなど)
  • 光学特性:透明度、色
  • 画像の切り取り、拡大、分解能の変更
  • ヒストグラム、生データ、Qchartなどをレポート
  • ISO9276-1に準拠したレポートを選択可能(アスペクト比、楕円比、伸長率、真円度、凸度など)

DiaShapeは、形状(結晶度と楕円度)と光学特性(透明度と色)に基づいて、工業用ダイヤモンドの品質クラスを分析できます。ふるい分け分析は、単一のサイズ範囲で品質の差別化が必要な箇所を細分化します。DiaShapeの形状と色の分析は、品質検査に新たな可能性をもたらします。

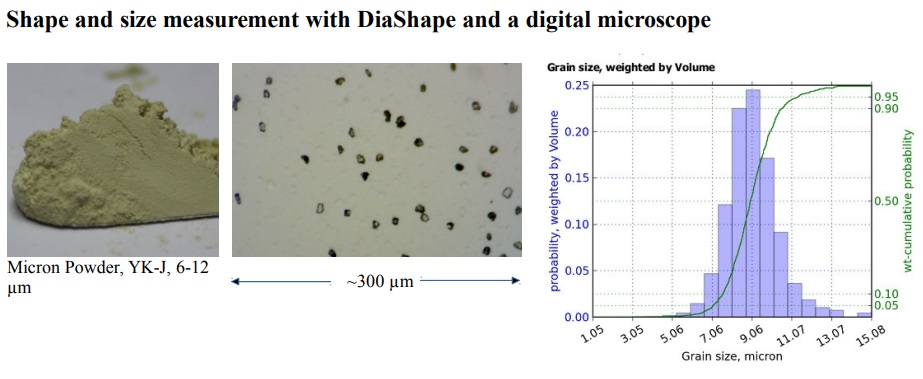

ナノ粒子の真の幾何学的寸法を分析するために、試料のサイズに応じて、共焦点レーザー走査顕微鏡(0.2~2µm)、走査型電子顕微鏡(20nm~1µm)、透過型電子顕微鏡(1nm~200nm)の3種類の顕微鏡が使用されます。数ナノメートルまでの粒子を検出し、統計的に分析することができます(例:粒径分布)。

DiaShapeの4つの特徴

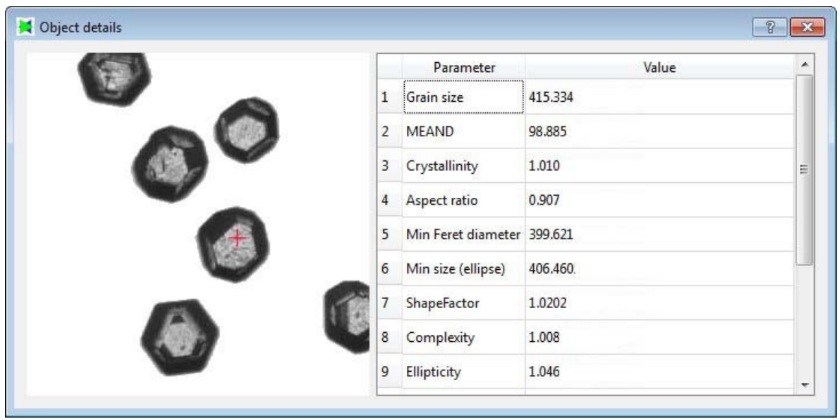

1.すべてのオブジェクトを識別し、測定値を直接確認することができます

サイズ:粒度 ≙ カラット

  • 光学特性:透明度 ≙ クラリティ、色
  • 形状 ≙ カット:結晶度、楕円率

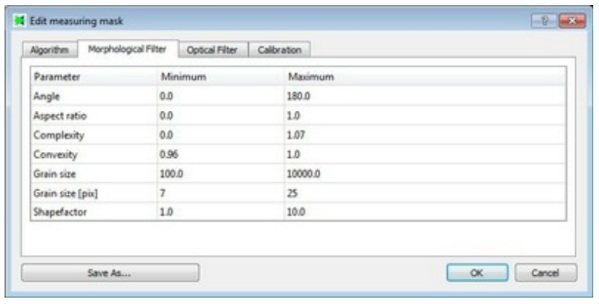

2.よく構造化された測定条件

4つのカテゴリー:

  • キャリブレーション
  • アルゴリズム
  • 光学フィルタ
  • 形態学的フィルタ

エディターでは現在アクティブなマスクを編集できるため、処理速度が向上し、構造化も容易です。応答性とインタラクティブ性に優れており、ヒストグラムに変更を加えた際のフィードバックをすぐに得ることができます。

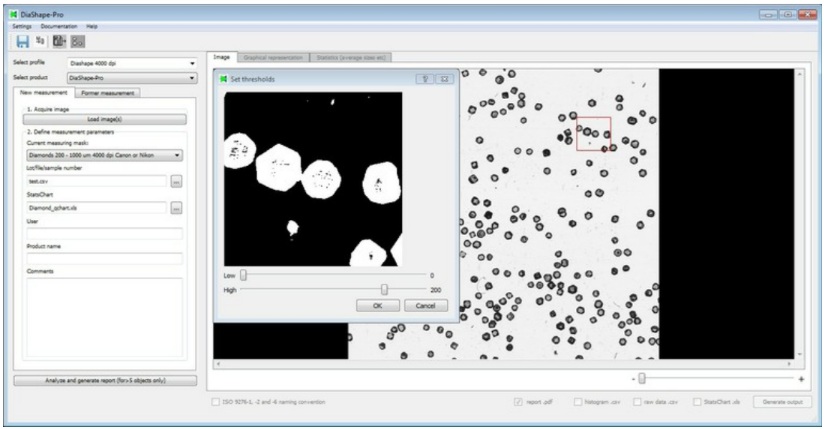

3.画像を右クリックすると、プロファイル設定、しきい値セグメンテーション、解像度設定を変更できます

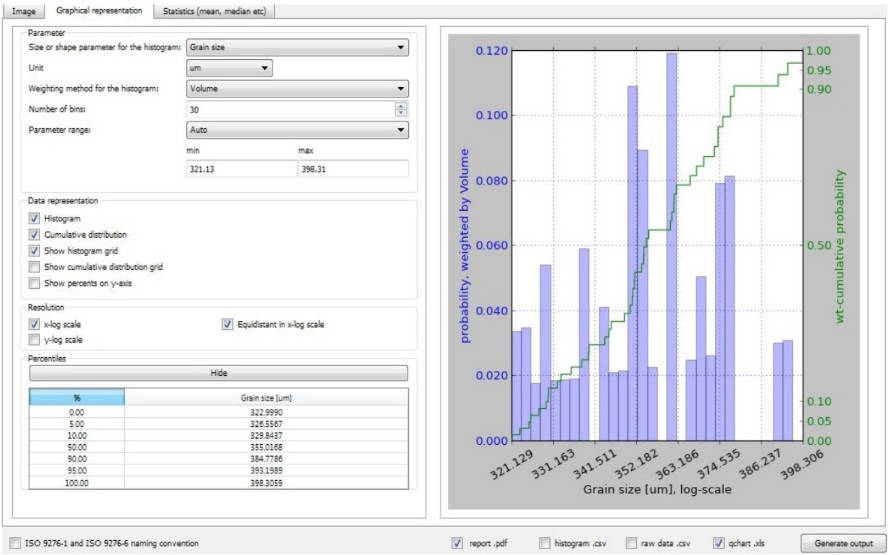

4.多くのレポート機能を備えたインタラクティブなレポートシステム

  • ISO 9276-1準拠のレポート(選択した場合)
  • 以下のレポートを生成できます:report.pdf、histogram.csv、raw data.csv、qchart.xls
  • レポートシステムは以下の領域に分かれています
    • グラフ表示
    • 統計
